Beschreibung

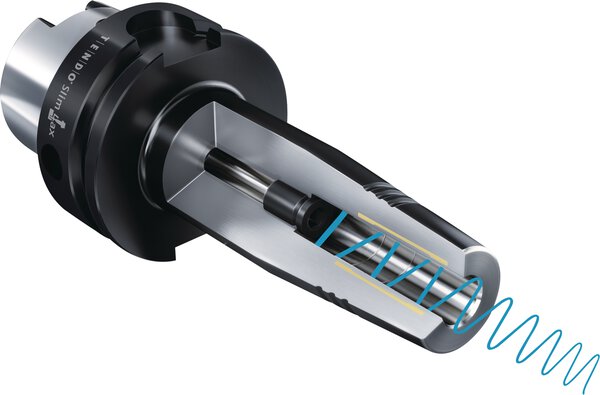

Der SCHUNK TENDO Slim 4ax Cool Flow ist der Werkzeughalter für axiale Bearbeitungen, der als einziger seiner Klasse alle Anforderungen erfüllt. Warmschrumpfkontur nach DIN 69882-8, einfache Handhabung, kurze Rüstzeiten, hohe Werkzeugstandzeiten, hohe Flexibilität sowie Plug & Work und die Einsatzmöglichkeit auch bei Minimalmengenschmierung. Der TENDO Slim 4ax Cool Flow ermöglicht mittels Kühlkanälen in der Wandung eine Peripheriekühlung. Das Kühlmittel wird hierbei direkt an die Werkzeugschneide geleitet.
Vorteile – Ihr Nutzen
Plug & Work
Einsetzbar in bestehenden Prozessen ohne Umprogrammierung
Serienmäßig feingewuchtet
Mit einer Wuchtgüte von G2,5 bei 25.000 min-1 für hohe Drehzahlen und HSC-Bearbeitung geeignet
Sekundenschneller, µ-genauer Werkzeugwechsel ohne Peripheriegeräte
Zeitersparnis durch Rüstzeitreduzierung und keine Investitions- und Energiekosten durch zusätzliche Spanngeräte
Dauerhafter Rundlauf und Wechselwiederholgenauigkeit ≤ 0,006 mm
Gleichmäßiger Schneideneingriff, erhöhte Standzeiten des Werkzeugs und reduzierte Kosten für Nachschleifen oder Neubeschaffung
Hervorragende Schwingungsdämpfung
Vermeidung von Mikroausbrüchen, beste Werkstückoberflächen, Schonung der Maschinenspindel, Erhöhung der Werkzeugstandzeiten und dadurch Reduzierung der Kosten
Exakte Längenvoreinstellung
Längeneinstellung im Bereich von 0,01 mm Genauigkeit, bei einem Verstellweg von 10 mm
Das Nonplusultra für die axiale Bearbeitung
Bohren, Senken/Fasen, Reiben und Gewinden in 5-Achs-Zentren sowie im Gesenk- und Formenbau
Gute Radialsteifigkeit für beste Formgenauigkeit
Ein robuster Grundkörper verhindert ein seitliches Auslenken während des Zerspanprozesses
Alle handelsüblichen Schafttypen spannbar
Form A: mit glattem Zylinderschaft, Schaft Form A nach DIN 1835 und DIN 6535 HA
Form AB: mit flacher Stirn und Zylinderschaft mit Mitnahmefläche, Schaft Form B nach DIN 1835 und DIN 6535 HB
Form B: mit seitlichen Mitnahmeflächen, Schaft Form B nach DIN 1835
Form E: mit geneigter Spannfläche, Schaft Form E nach DIN 1835 und DIN 6535 HE
Hohe Flexibilität
Spannung unterschiedlicher Durchmesser durch den Einsatz von geschlitzten oder kühlmitteldichten Zwischenbüchsen
Schmutzrillen für zuverlässige Drehmomentübertragung
Trockene Spannflächen, durch Verdrängung von Öl-, Fett- oder Schmierstoffresten in die Schmutzrille
