3-Backen Kraftspannfutter mit Durchgangsbohrung

ROTA NCE

Bis zu 40 % weniger Massenträgheit
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar

Beschreibung

Extrem gewichterleichtertes 3-Backen-Kraftspannfutter mit innovativem Design für großes Einsparpotenzial bei dynamischen Prozessen. Das Futter ist ideal für den Einsatz auf Maschinen mit Kurzhubzylinder geeignet.

Vorteile – Ihr Nutzen

Energieeffizient durch extrem geringes Massenträgheitsmoment
Kürzere Taktzeiten und geringere Energiekosten
Anschlussmaße 100 % kompatibel zu Kraftspannfuttern der Kitagawa BB200-Serie (bis Baugröße 260)
Austausch gegen vorhandenes Kitagawa-Futter innerhalb kürzester Zeit möglich
Präzisions-Keilhaken-Kraftspannfutter für höchste Qualitätsansprüche
Ermöglicht exzellente Bearbeitungsergebnisse

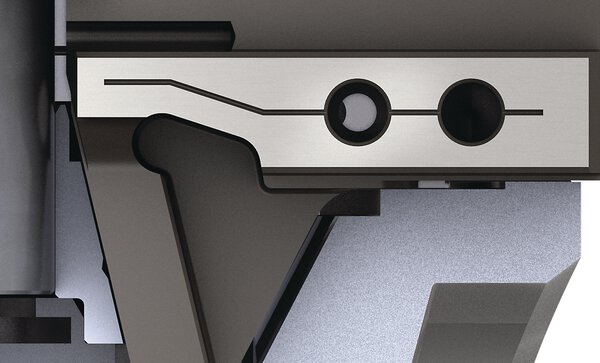

Hoher Wirkungsgrad des Keilhakensystems
Prozesssicheres Spannen durch hohe Spannkräfte
Optimiertes Schmiersystem
Garantiert dauerhaft hohe Spannkräfte
Modulares Schutzbüchsensystem
Durch auswechselbare Schutzbüchsen optimale Anpassung an neue Spannaufgaben
Grundbacken mit Spitzverzahnung, Zoll oder metrisch als Standard
Hohe Flexibilität im Bereich Aufsatzbacken
Demontierbarer und ausdrehbarer Zugbüchsen-Rohling im Futter integriert
Ausdrehen für Zugrohrgewinde bzw. zum Austausch gegen die bereits ausgedrehte Zugbüchse eines zu ersetzenden Kitagawa BB200-Futters gleicher Größe
Allseitig gehärtete und geschliffene Funktionsteile
Gewährleisten eine lange Lebensdauer

Optionen und spezielle Informationen

Robustes Leichtbaufutter mit bis zu 40 % reduziertem Trägheitsmoment bei höchster Steifigkeit
Das SCHUNK ROTA NCE vereint Leichtbau, höchste Belastbarkeit und eine außergewöhnliche Formsprache. Die Geometrie des Drehfutters wurde so an den Kraftfluss angepasst, dass trotz der Leichtbaugeometrie eine maximale Steifigkeit gewährleistet ist. Im Vergleich zu herkömmlichen Drehfuttern wird die Massenträgheit je nach Baugröße um bis zu 40 % reduziert.

Damit bietet das SCHUNK ROTA NCE ideale Voraussetzungen für eine hohe Prozessdynamik und Produktivität bei minimalem Energieverbrauch. Vor allem in der Großserienfertigung verspricht das energie- und taktzeiteffiziente Drehfutter deutliche Einsparungen und ist darüber hinaus bestens geeignet für die Energiemanagement-Zertifizierung DIN EN ISO 50001.

Lesen Sie mehr Weniger
Funktionen & Highlights
Videos

Digitale Services für ROTA NCE

Passend zum Produkt ROTA NCE bieten wir Ihnen verschiedene digitale Services – die passende Ergänzung für höchste Effizienz, Planungs- und Prozesssicherheit.

31 Produkte gefunden

Gesetzte Filter
Sortieren nach
Priorität
ROTA NCE 130-38 Z100-KV

ROTA NCE 130-38 Z100-KV

Ident.-Nr. 1334152
Anfragen
  • Spindeltyp  -
  • Spindelgröße  Z100
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  7500 1/min
  • Max. Spannkraft  45 kN
  • Max. Betätigungskraft  19 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 Z140-KV

ROTA NCE 165-53 Z140-KV

Ident.-Nr. 1374448
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 5 (Z140)
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 A5-KV

ROTA NCE 165-53 A5-KV

Ident.-Nr. 1374449
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 5
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 Z140-SV90°

ROTA NCE 165-53 Z140-SV90°

Ident.-Nr. 808010
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 5 (Z140)
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 A5-SV90°

ROTA NCE 165-53 A5-SV90°

Ident.-Nr. 808011
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 5
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 Z140-SV60°

ROTA NCE 165-53 Z140-SV60°

Ident.-Nr. 808012
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 5 (Z140)
  • Verzahnung  1.5 mm x 60°
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 165-53 A5-SV60°

ROTA NCE 165-53 A5-SV60°

Ident.-Nr. 808013
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 5
  • Verzahnung  1.5 mm x 60°
  • Max. Drehzahl  6000 1/min
  • Max. Spannkraft  65 kN
  • Max. Betätigungskraft  26 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 Z170-KV

ROTA NCE 210-66 Z170-KV

Ident.-Nr. 1374450
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 6 (Z170)
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 A6-KV

ROTA NCE 210-66 A6-KV

Ident.-Nr. 1374451
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 6
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 Z170-SV90°

ROTA NCE 210-66 Z170-SV90°

Ident.-Nr. 808020
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 6 (Z170)
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 A6-SV90°

ROTA NCE 210-66 A6-SV90°

Ident.-Nr. 808021
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 6
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 Z170-SV60°

ROTA NCE 210-66 Z170-SV60°

Ident.-Nr. 808022
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 6 (Z170)
  • Verzahnung  1.5 mm x 60°
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 210-66 A6-SV60°

ROTA NCE 210-66 A6-SV60°

Ident.-Nr. 808023
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 6
  • Verzahnung  1.5 mm x 60°
  • Max. Drehzahl  5000 1/min
  • Max. Spannkraft  100 kN
  • Max. Betätigungskraft  38 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 260-81 Z220-KV

ROTA NCE 260-81 Z220-KV

Ident.-Nr. 1374458
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 8 (Z220)
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  4500 1/min
  • Max. Spannkraft  130 kN
  • Max. Betätigungskraft  45 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 260-81 A6-KV

ROTA NCE 260-81 A6-KV

Ident.-Nr. 1374459
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 6
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  4500 1/min
  • Max. Spannkraft  130 kN
  • Max. Betätigungskraft  45 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 260-81 A8-KV

ROTA NCE 260-81 A8-KV

Ident.-Nr. 1374460
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 8
  • Verzahnung  Kreuzversatz
  • Max. Drehzahl  4500 1/min
  • Max. Spannkraft  130 kN
  • Max. Betätigungskraft  45 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 260-81 Z220-SV90°

ROTA NCE 260-81 Z220-SV90°

Ident.-Nr. 808030
Anfragen
  • Spindeltyp  ISO 702-4
  • Spindelgröße  Nr. 8 (Z220)
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  4500 1/min
  • Max. Spannkraft  130 kN
  • Max. Betätigungskraft  45 kN
Mehr Produktinformationen Weniger Produktinformationen
ROTA NCE 260-81 A6-SV90°

ROTA NCE 260-81 A6-SV90°

Ident.-Nr. 808031
Anfragen
  • Spindeltyp  ISO 702-1
  • Spindelgröße  Nr. 6
  • Verzahnung  1/16" x 90°
  • Max. Drehzahl  4500 1/min
  • Max. Spannkraft  130 kN
  • Max. Betätigungskraft  45 kN
Mehr Produktinformationen Weniger Produktinformationen
