Beschreibung
Abgedichtetes 6-Backen Kraftspannfutter mit Pendelmechanismus zum deformationsarmen Spannen und 3fach längeren Wartungsintervallen.
Vorteile – Ihr Nutzen
Abgedichtetes Kraftspannfutter
Für deutlich längere Wartungsintervalle
Präzisions-Winkelhebel-Kraftspannfutter für höchste Qualitätsansprüche
Ermöglicht exzellente Bearbeitungsergebnisse
Hoher Wirkungsgrad des Winkelhebelsystems
Prozesssicheres Spannen durch hohe Spannkräfte
Optimale Backenabstützung für Außen- und Innenspannung durch sehr lange Grundbackenführung
Ermöglicht höchste Spannkräfte bei langer Lebensdauer
Optimiertes Schmiersystem
Garantiert dauerhaft hohe Spannkräfte
Mediendurchführung (Kühlschmierstoff oder Luft) als Standard-Option im Futterkörper vorbereitet
Flexibilität je nach Anwendung
Geringe Bauhöhe
Für maximale Ausnutzung des Maschinenraumes
Verformungsunempfindliches Spannen von dünnwandigen Werkstücken
Hohe Rundheit der Werkstücke
Sehr genaue Spannung von unrunden Bauteilen
Ideal für Gussrohlinge
Ausdrehring erleichtert und optimiert das Backenausdrehen
Einfaches und schnelles Handling beim Ausdrehen
Allseitig gehärtete und geschliffene Funktionsteile
Gewährleisten eine lange Lebensdauer
Optionen und spezielle Informationen
Abgedichtetes 6-Backen-Ausgleichsfutter zum verformungsunempfindlichen Spannen von dünnwandigen Werkstücken

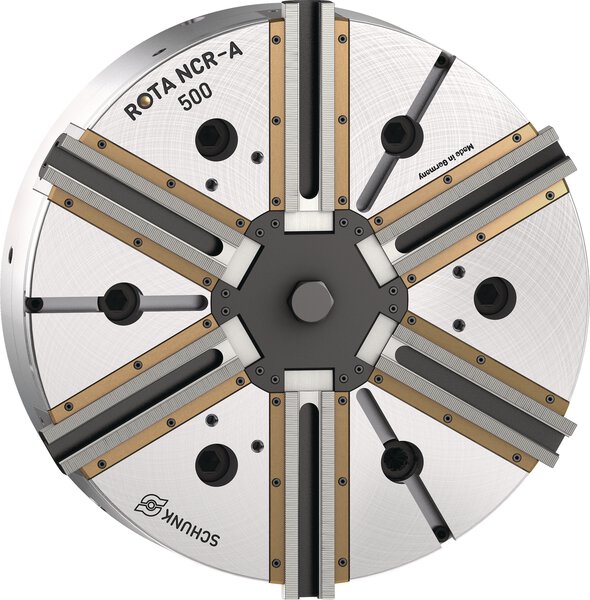

SCHUNK ROTA NCR-A besteht aus einem zentralen Futterkolben, der drei unter 120° angeordnete innere Pendel trägt. Jedes Pendel ist mit zwei Grundbacken verbunden. Das Ergebnis ist eine Werkstückzentrierung zwischen sechs Berührungspunkten, die paarweise ausgemittelt werden. Da die Spannkräfte auf das Futterzentrum gerichtet sind, ergibt sich bei Rohteilen eine optimale Zentrierung ohne Überbestimmung des Werkstücks.
Spezielle Dichtungen an der spitzverzahnten Backenschnittstelle und am Kolben verhindern beim SCHUNK ROTA NCR-A, dass Fett ausgespült wird und die Spannkraft schleichend verloren geht. Zusätzlich verhindert die Abdichtung, dass Späne oder Schmutz in den Futterkörper gelangen. Damit steigt die Prozesssicherheit und die Wartungsintervalle verlängern sich, sprich das Drehfutter muss seltener abgeschmiert oder gereinigt werden.
